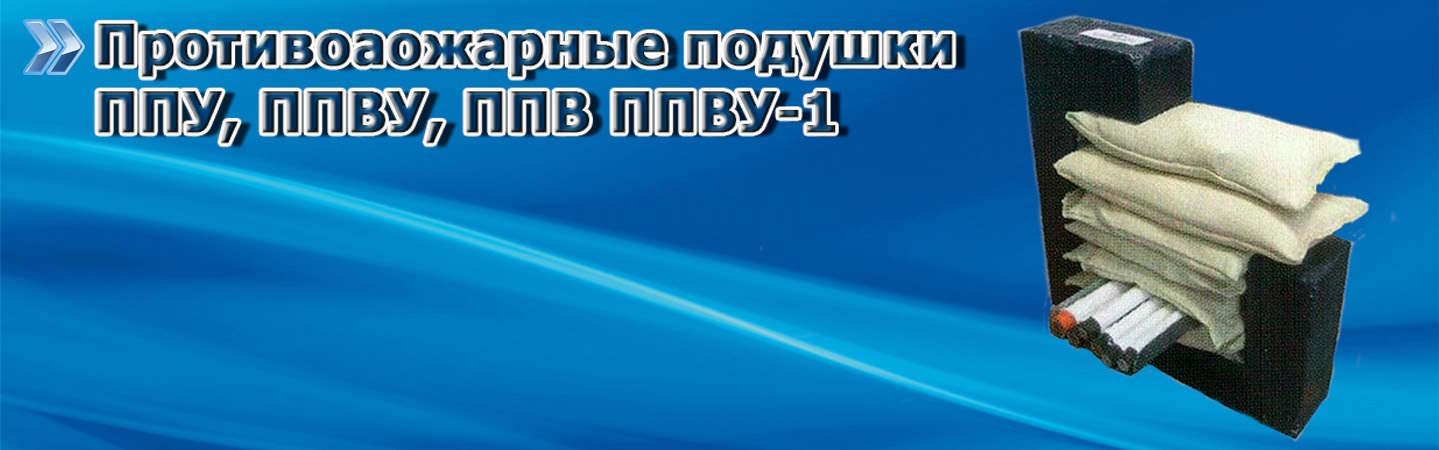

ППУ, ППВ, ППВУ, ППВУ-1, ПРОТИВОПОЖАРНЫЕ ПОДУШКИ.
Противопожарные подушки ППУ, ППВ, ППВУ, ППВУ-1 применяются для обеспечения огнестойкости кабельных проходок путем уплотнения (герметизации пустот под воздействием пламени) и их изоляции с целью предотвращения распространения на смежные помещения пламени и продуктов горения.
Противопожарные подушки ППУ, ППВ, ППВУ, ППВУ-1 выпускаются в соответсвии с ТУ 23.99.19-017-30098924-2023
ОБЛАСТЬ ПРИМЕНЕНИЯ.
Подушки ППУ, ППВ, ППВУ, ППВУ-1 применяются в качестве уплотнения пустот в кабельных проходках. Противопожарные подушки создавая непреодолимый барьер для пламени, дыма, и продуктов предотвращают их дальнейшее распространение распространение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Описание
Противопожарная подушка состоит из нескольких элементов: внешняя оболочка из кремнеземной или стеклоткани, прошитой огнестойкой кремнеземной или стеклонитью, внутренний наполнитель на основе базальтового супертонкого волокна (БСТВ) и/или вспучивающегося состава на основе филлосиликатного материала.
Характеристики
ТУ 23.99.19-017-30098924-2023
ППУ (подушка противопожарная уплотнительная)
- Материал оболочки - ткань кремнеземная/стеклоткань, огнестойкая кремнеземная нить/стеклонить.
- Материал наполнителя - БСТВ.
- Термостойкость -до 1173°С.
- Теплопроводность - 0.036 Вт/(м*К).
- Типовые размеры:
- 300*200*20мм
- 300*100*20мм
ППВ (подушка противопожарная вспучивающаяся)
- Материал оболочки - ткань кремнеземная/стеклоткань, огнестойкая кремнеземная нить/стеклонить.
- Материал наполнителя - вспучивающийся состав на основе филлосиликатного материала.
- Термостойкость -до 1173°С.
- Теплопроводность - 0.062 Вт/(м*К).
- Типовые размеры:
- 300*200*20мм
- 300*100*20мм
- Температура вспучивания: от 180°С.
ППВУ (подушка противопожарная вспучивающаяся уплотнительная)
- Материал оболочки - ткань кремнеземная/стеклоткань, огнестойкая кремнеземная нить/стеклонить.
- Материал наполнителя - БСТВ + вспучивающийся состав на основе филлосиликатного материала.
- Термостойкость -до 1173°С.
- Теплопроводность - 0.062 Вт/(м*К).
- Типовые размеры:
- 300*200*20мм
- 300*100*20мм
- Температура вспучивания: от 180°С.
ППВУ -1 (подушка противопожарная вспучивающаяся уплотнительная с увеличенным коэффициентом вспучиваемости)
- Материал оболочки - ткань кремнеземная/стеклоткань, огнестойкая кремнеземная нить/стеклонить.
- Материал наполнителя - БСТВ + концентрат вспучивающегося состава на основе филлосиликатного материала.
- Термостойкость -до 1173°С.
- Теплопроводность - 0.062 Вт/(м*К).
- Типовые размеры:
- 300*200*20мм
- 300*100*20мм
- Температура вспучивания: от 180°С.
Сертификаты
Технические условия - ТУ 23.99.19-017-30098924-2023
Сертификат соответсвия РОСС RU.04ПТК0.К00014
Технологический регламент № ТР-К-003/2022
Монтаж
Технология применения
1. Очистить проем от мусора и проверить на соответствие требованиям проектной документации.
2. Очистить кабели от пыли и проверить на наличие повреждений. Кабели не должны иметь повреждений оболочек и защитных шлангов.
3. Основание горизонтального проема выложить подушками в один слой (длинная сторона подушки укладывается вглубь проема)
4. Вертикальный проем, с предварительно установленными поддерживающими конструкциями (в виде "корзин") и проложенными кабелями, уплотнить подушками. Края проема выложить подушками. Уплотнение проема подушками вести на всю глубину "корзины".
5. Расстояния между силовыми кабелями, а также между контрольными кабелями по горизонтали и вертикали в свету должны соответствовать требованиям Правил устройства электроустановок.
6. Слои кабелей должны быть разделены между собой слоями подушек. Укладку подушек в секции проема вести, начиная с нижнего ряда подушек, выдерживая необходимые расстояния между кабелями, при этом кабели должны быть отделены от строительной конструкции подушками. Толщина разделительного слоя между кабелями и строительной конструкцией должна быть не менее 20 мм.
7. Проверить полноту заполнения проема. Заполнение считается полным, если: - отсутствуют просветы в проеме; - средняя толщина подушки в выполненном слое составляет 15 - 25 мм.
