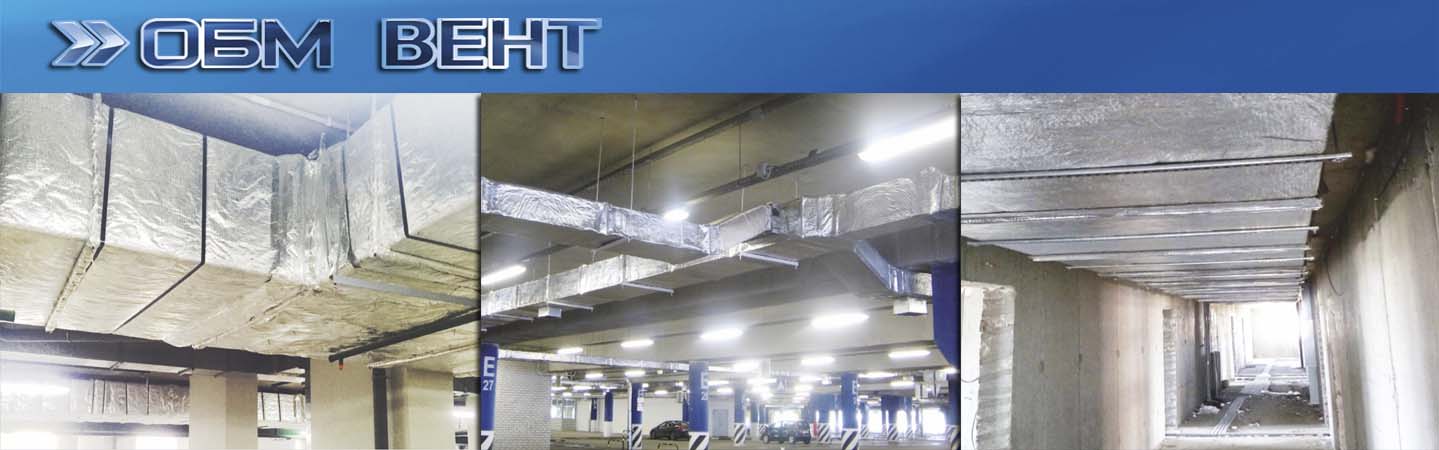

ОБМ-Вент. СИСТЕМА КОНСТРУКТИВНОЙ ОГНЕЗАЩИТЫ ВОЗДУХОВОДОВ.
ОБМ-Вент – огнезащитная система, выпускаемая в соответствии с ТУ 23.99.19-001-19072396-2018 и ТУ 5769-001-38653408-2012 с изм. №1, используемая при создание на поверхности воздуховодов и систем дымоудаления теплоизолирующих экранов, выдерживающих воздействие огня или высоких температур и обеспечивает огнестойкость воздуховодов от EI 30 до EI 180 минут.
ОБЛАСТЬ ПРИМЕНЕНИЯ ОБМ-Вент:
ОБМ-Вент используют в зданиях и сооружениях любого типа и назначения, в том числе в медицинских и детских дошкольных учреждениях, на предприятиях общественного питания и пищевого производства.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
При температуре от -600С и влажности до 90%
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ:
Не менее 25 лет.
ПРЕЙМУЩЕСТВА ОБМ-Вент:
- Простота и технологичность монтажа
- Экологическая безопасность, минимальные нагрузки на несущие конструкции.
- Обеспечение дополнительной тепло – и звукоизоляции.
- Высокая виброустойчивость.
- Долговечность, ремонтопригодность.
- Срок службы покрытия сравним со сроком службы воздуховода.
- В сертификатах на покрытие ОБМ Вент указан расход мастики, а не толщина сухого слоя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБМ-Вент:
tab Характеристики}
ОБМ Вент производится в соответсвии с ТУ 5769-001-38653408-2012 с изм. №1, ТУ 23.99.19-001-19072396-2018 и ТУ 28.25.30-006-30098224-2020
Сертификаты на систему ОБМ Вент:
- Сертификат НГ (негорючий) № С-RU.AA92.B.0097
- Сертификат соответствия C-RU.ПБ68.B.03072
- Сертификат соответствия C-RU.ПБ68.B.00155/19
- Сертификат соответствия C-RU.ПБ68.B.00297/19
- Сертификат соответствия ЕАЭС RU C-RU.АБ.09В.00200/23
- Сертификат соответствия ГОСТ Р №РОСС RU.АИ32.H19870
- Сертификат соответствия ГОСТ Р №РОСС RU.АИ32.H19870
- Сертификат соответствия ЕАЭС RU C-RU.ПБ74.В.00332/21 от 27.07.2021
- Сертификат сейсмостойкости RA.RU.11НВ61
- РОСС RU.04РИД0.ОСП06.С01466
- С-RU.АА92.В.00110
- С-RU.АА92.В.00112
Характеристики
|
ОБМ-Вент Система конструктивной огнезащиты воздуховодов |
|||||
|---|---|---|---|---|---|
|
Марка |
Огнестойкость |
Технические условия |
Огнезащитный материал |
Расход на 1м2 поверхности |
Нагрузка на конструкции, кг/м2 |
|
ОБМ-ВЕНТ 30 |
EI 30 |
ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-5Ф +Клеевой состав EXPERT |
Рулонный материал - 1,2 м2 |
1,3 |
|
ОБМ-ВЕНТ 60 |
EI 60 |
ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-5Ф +Клеевой состав EXPERT |
Рулонный материал - 1,2 м2 |
1,5
|
|
ОБМ-ВЕНТ 60 толщина стенки воздуховода не менее 0,5 мм. |
EI 60 |
ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-5Ф +Клеевой состав EXPERT |
Рулонный материал - 1,2 м2 |
2
|
|
ОБМ-ВЕНТ 90 |
EI 90 |
ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-8Ф +Клеевой состав EXPERT |
Рулонный материал - 1,2 м2 |
2,5 |
| ОБМ-ВЕНТ 120 | EI 120 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-10Ф +Клеевой состав EXPERT | Рулонный материал - 1,2 м2 EXPERT – 1,8 кг. |
2.8 |
|
ОБМ-ВЕНТ 150 |
EI 150 |
ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-13Ф +Клеевой состав EXPERT |
Рулонный материал - 1,2 м2 |
3,3 |
| ОБМ-ВЕНТ 150 | EI 150 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-30Ф +Клеевой состав EXPERT | Рулонный материал - 1,2 м2 EXPERT – 2,4 кг. |
- |
|
ОБМ-ВЕНТ 180 |
EI 180 |
ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-13Ф +Клеевой состав EXPERT |
Рулонный материал - 1,2 м2 |
3,8 |
| ОБМ-ВЕНТ 180 | EI 180 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-40Ф +Клеевой состав EXPERT | Рулонный материал - 1,2 м2 EXPERT – 2,4 кг. |
- |
| ОБМ-ВЕНТ 240 |
EI 240 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-13Ф в 2 слоя +Клеевой состав EXPERT STANDART | Рулонный материал - 1,2 м2 EXPERT – 2,3+0.6 кг. |
|
Пример заполнения спецификации можно посмотреть на странице - Пример заполнения спецификаций
Теплопроводность
|
Свойства |
Ед. измер. |
Величина |
|---|---|---|
|
Плотность |
кг/м3 |
125 |
|
Влажность |
% |
Не более 2 |
|
Теплопроводность при 25±5°С |
Вт/мК |
0,035 |
|
Теплопроводность при 125±5°С |
Вт/мК |
0,055 |
|
Теплопроводность при 300±5°С |
Вт/мК |
0,095 |
| Диапазон рабочей температуры | 0С | от - 180 до + 950 |
Размеры полотна
|
Материал |
Толщина матов, мм |
Ширина |
Площадь S, м2 |
|---|---|---|---|
|
ОБМ ВЕНТ |
5 |
1200 |
24 |
|
ОБМ ВЕНТ |
8 |
1200 |
12 |
| ОБМ ВЕНТ 10Ф |
10 | 1200 | 12 |
|
ОБМ ВЕНТ |
13 |
1200 |
12 |
Монтаж
Технологический процесс монтажа огнезащитного покрытия ОБМ-Вент производится в соответсвии с технологическим регламентом №В-003/30-180 от 6.05.2019, № В-005/240 и состоит из следующих этапов:
- Подготовка поверхности.
- Раскройка материала.
- Перемешивание клеящей мастики EXPERT.
- Нанесение клеящей мастики EXPERT на воздуховод.
- Оклеивание поверхности материалом.
- Для огнестойкости 240 минут. Повторное нанесение клеящей мастики EXPERT с последующим оклеиванием базальтовым материалом.
- Проклеивание стыков алюминиевым скотчем (при необходимости)
