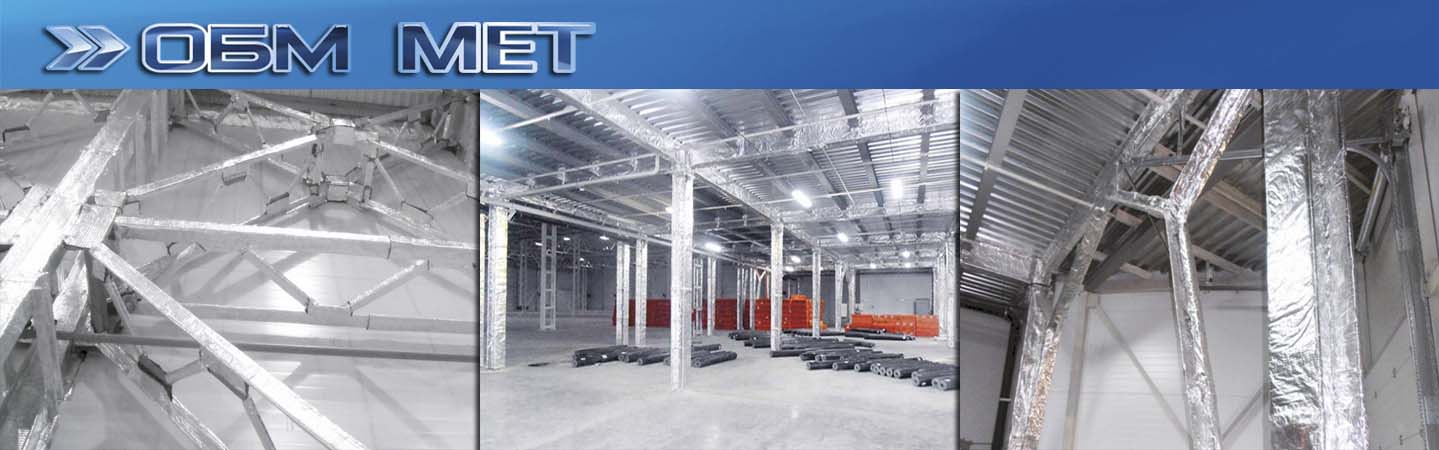

ОБМ-МЕТ КОНСТРУКТИВНАЯ ОГНЕЗАЩИТА МЕТАЛЛОКОНСТРУКЦИЙ.
ОБМ-МЕТ (ТУ 2262-001-38653408-2014, ТУ 5769-001-38653408-2012)- огнезащитная система предназначена для использования в качестве огнезащитного покрытия, повышающего огнестойкость металлоконструкций и обеспечивающая их огнестойкость в диапазоне от R15 до R180 минут.
Сталь является негорючим материалом, но как и все материалы, используемые в строительстве, не может в течение длительного времени выдерживать воздействие высоких температур, возникающих внутри здания при пожаре. Критическая температура, при которой происходит потеря несущей способности стальных конструкций при нормативной нагрузке, принимается равной 500 0С.
Нагрев металлических сооружений в условиях пожара зависит от множества факторов, среди которых основными являются интенсивность огня и способы теплозащиты металлоконструкций. Конструкции без огнезащиты деформируются и разрушаются под воздействием напряжений от внешних нагрузок и температуры. Огнезащита, блокируя тепловой поток на поверхности конструкций, предохраняет их от быстрого прогревания и позволяет сохранить несущую способность в течении заданного времени.
Как правило значение требуемых пределов огнестойкости основных металлоконструкций составляет от 15 минут до 1,5 часов в зависимости от степени огнестойкости здания и типа конструкций.
Необходимые пределы огнестойкости строительных конструкций определяются, исходя из требуемой степени огнестойкости зданий (сооружений).
ОБЛАСТЬ ПРИМЕНЕНИЯ ОБМ-МЕТ:
ОБМ МЕТ используется в зданиях и сооружениях любого типа и назначения, в т.ч. в медицинских и детских дошкольных учреждениях, предприятих общественного питания и пищевого производства.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
При температуре от -600С и влажности до 90%
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ:
Не менее 25 лет.
ПРЕЙМУЩЕСТВА ОБМ-МЕТ:
- простота и технологичность монтажа;
- экологическая безопасность;
- минимальная нагрузка на несущие конструкции;
- обеспечение дополнительной тепло-звукоизоляции;
- высокая виброустойчивость;
- долговечность, ремонтопригодность;
- срок службы покрытия сравним со сроками службы конструкций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБМ-МЕТ:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБМ-МЕТ:
Характеристики:
Сертификаты:
- C-RU.ПБ68.B.03069
- ЕАЭС RU C-RU.ПБ68.В.00248/21
- ГОСТ Р № РОСС RU.АИ32.Н19870
- НСОПБ.RU.ЭО.ПР.324.Н.00004
- РОСС RU.04ПТК0.К00104
Сертификаты С-RU.ПБ40.В.00170, НСОПБ.RU.ПР195/2.Н.00107 утратили актуальность
Технический регламент № M-006/15-150.
Сертификат НГ (негорючий) № С-RU.AA92.B.00097
Сейсмостойкость - 9 баллов в соответствии с сертификатом РОСС RU.НВ61.Н07174 от 26.05.2020
ОБМ МЕТ Конструктивная система огнезащиты металлоконструкций |
|||||
---|---|---|---|---|---|
Марка |
Группа |
Огнезащитный |
Расход на 1м2 поверхности |
Общая |
Ед. измерения |
ОБМ-МЕТ 60 птм 3,4* |
IV (60 мин.) |
ОБМ-5Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT 1,1 мм = 1,5 кг. |
6 |
м2 |
ОБМ-МЕТ 90 птм3,4* |
III (90 мин.) |
ОБМ-8Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT 1,6 мм = 2,3 кг. |
10 |
м2 |
ОБМ-МЕТ 120 птм3,4* |
II (120 мин.) |
ОБМ-10Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT 1,6 мм = 2,0 кг. |
12 | м2 |
ОБМ-МЕТ 150 птм 3,4* |
I (150 мин.) |
ОБМ-13Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT 1,6 мм = 2,3 кг. |
15 |
м2 |
ОБМ-МЕТ 180 птм 3,4* |
I (180 мин.) |
ОБМ-16Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT - 3 кг. |
Толщина сухого слоя состава EXPERT не регламентируется Толщина покрытия ОБМ-16Ф - 16 мм. (в соответсвии с сертификатом C-RU.ПБ68.В.03069) | м2 |
ОБМ-МЕТ 60 птм 2,4* |
IV (60 мин.) |
ОБМ-8Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT 1,6 мм = 2,3 кг. |
10 |
м2 |
ОБМ-МЕТ 90 птм 2,4* |
III (90 мин.) |
ОБМ-13Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, EXPERT 1,6 мм = 2,3 кг. |
15 |
м2
|
ОБМ-МЕТ 150 птм 2,4* |
I (150 мин.) |
ОБМ-16Ф + клеевой состав EXPERT |
Рулонный материал = 1,2 м2, Расход EXPERT 3,3 кг. |
18 | м2 |
Пример заполнения спецификации можно посмотреть на странице - Пример заполнения специацийфии
Теплопроводность
Свойства |
Ед. измер. |
Величина |
---|---|---|
Плотность |
кг/м3 |
не более 125 |
Влажность |
% |
не более 2 |
Теплопроводность при 25±5°С |
Вт/мК |
0,035 |
Теплопроводность при 125±5°С |
Вт/мК |
0,051 |
Теплопроводность при 300±5°С |
Вт/мК |
0,095 |
Диапазон рабочей температуры |
0С |
от минус 180 до плюс 950 |
Размеры полотна
Материал |
Толщина матов |
Ширина рулонов |
Площадь, S |
---|---|---|---|
ОБМ - 5Ф |
5 мм |
1200 мм. |
24 м2 |
ОБМ - 8Ф |
8 мм |
1200 мм |
12 м2 |
ОБМ - 13Ф |
13 мм |
1200 мм |
12 м2 |
ОБМ - 16Ф | 16 мм | 1200 мм | 12 м2 |
Возможно изготовление матов и других размеров по дополнительному согласовании с нашими техническими специалистами.
Монтаж
Технологический процесс монтажа системы ОБМ-МЕТ состоит из следующих этапов:
- Подготовка поверхности;
- Раскрой материала;
- Перемешивание мастики EXPERT (Эксперт);
- Нанесение мастики EXPERT на поверхность металлических конструкций;
- Оклеивание поверхностей материалом;
- Проклеивание стыков алюминиевым скотчем (при необходимости)
.
R 60, R 90, R 150 R 180
C-RU.ПБ68.B.03069
Сертификат НСОПБ.RU.ЭО.ПР.324.Н.00004
РОСС RU.НВ61.Н07174 от 26.05.2020
ЕАЭС RU C-RU.ПБ68.В.00248/21
РОСС RU.04ПТК0.К00104
Сертификат НГ (негорючий) № С-RU.AA92.B.00097
Сертификат соответствия ГОСТ Р № РОСС RU.АИ32.Н19870
Технический регламент № M-006/15-150.
