ОБМ-ТехВЕНТ – СИСТЕМА ТЕПЛООГНЕЗАЩИТЫ ВОЗДУХОВОДОВ.

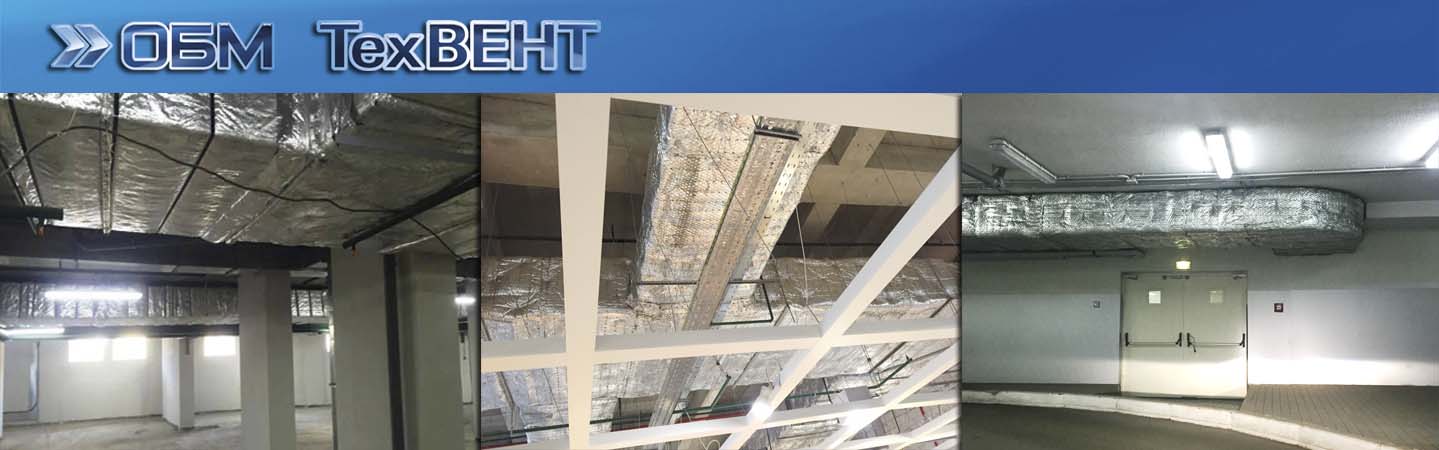

ОБМ-ТехВЕНТ – система огнезащитного покрытия воздуховодов. Представляет собой материал имеющий в своей основе прошивной мат из супертонкого базальтового волокна. Выпускается этот материал в рулонах в соответствии с ТУ 28.25.30-006-30098924-2020 без обкладке и в обкладке с алюминиевой фольгой. Использование огнезащитного покрытия ОБМ-ТехВЕНТ позволяет обеспечить огнестойкость стальных воздуховодов от EI 60 до EI 180 минут.
ОБЛАСТЬ ПРИМЕНЕНИЯ ОБМ-ТехВЕНТ:
ОБМ-ТехВЕНТ применяется для повышения предела огнестойкости воздуховодов и систем дымоудаления. Используется для изоляции высокотемпературного оборудования и трубопроводов.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
При температуре от -600С и влажности до 90%.
ПРЕЙМУЩЕСТВА ОБМ-ТехВЕНТ:
- Простота и технологичность монтажа.
- Дополнительная теплоизоляция изолируемых конструкций.
- Виброустойчивость и звукоизоляция.
- Возможность демонтажа изоляции (при ремонте конструкций системы вентиляции).
- Устойчивость к высоким температурам.
- Химическая и биостойкость.
- Всесезонность монтажа.
- Эстетичный внешний вид
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ:
Не менее 25 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБМ-ТехВент:
Характеристики
|
ОБМ-ТехВЕНТ Система конструктивной огнезащиты воздуховодов |
|||||||
|---|---|---|---|---|---|---|---|
|
Марка системы |
Огнестойкость |
Огнезащитный |
Технические условия |
Расход на 1м2 поверхности |
Общая толщина огнезащиты, |
Нагрузка на конструкции, кг |
Ед. |
|
ОБМ-ТехВЕНТ 60 |
EI 60 |
ОБМ-ТехВЕНТ 60-1 Ф - кашированный алюм. фольгой |
ТУ 28.25.30-006-30098924-2020 |
1,2 м2 |
20 |
0,6 − 0,8 |
м2 |
|
ОБМ-ТехВЕНТ 90 |
EI 90 |
ОБМ-ТехВЕНТ 90-1 Ф - кашированный алюм. фольгой |
ТУ 28.25.30-006-30098924-2020 |
1,2 м2 |
30 |
0,9 – 1,1 |
м2 |
|
ОБМ-ТехВЕНТ 120 |
EI 120 |
ОБМ-ТехВЕНТ 120-1 Ф - кашированный алюм. фольгой |
ТУ 28.25.30-006-30098924-2020 |
1,2 м2 |
40 |
1,2 − 1,4 |
м2 |
|
ОБМ-ТехВЕНТ 150 |
EI 150 |
ОБМ-ТехВЕНТ 150-1 Ф - кашированный алюм. фольгой |
ТУ 28.25.30-006-30098924-2020 |
1,2 м2 |
50 |
1,6 − 1,9 |
м2 |
|
ОБМ-ТехВЕНТ 180 |
EI 180 |
ОБМ-ТехВЕНТ 180-1 Ф - кашированный алюм. фольгой |
ТУ 28.25.30-006-30098924-2020 |
1,2 м2 |
70 |
2,1 – 2,3 |
м2 |
Пример заполнения спецификации можно посмотреть на странице -Пример заполнения спецификаций
Теплопроводность
|
Свойства |
Ед. измер. |
Величина |
|---|---|---|
|
Плотность |
кг/м3 |
30-35 |
|
Теплопроводность при 25±5°С |
Вт/мК |
0,035 |
|
Теплопроводность при 125±5°С |
Вт/мК |
0,055 |
|
Диапазон рабочей температуры |
0С |
от – 180 до 950 |
Размеры полотна
|
Материал |
Толщина матов, мм |
Ширина рулонов, мм. |
Площадь S, м2 |
|---|---|---|---|
|
ОБМ-ТехВЕНТ 60 |
20 |
1200 |
12 |
|
ОБМ-ТехВЕНТ 90 |
30 |
1200 |
12 |
|
ОБМ-ТехВЕНТ 120 |
40 |
1200 |
12 |
|
ОБМ-ТехВЕНТ 150 |
60 |
1200 |
7,2 |
|
ОБМ-ТехВЕНТ 180 |
70 |
1200 |
7,2 |
Монтаж
Технологический процесс монтажа огнезащитного покрытия ОБМ-ТехВент состоит из следующих этапов:
- Проводиться предварительная подготовка вентиляционной системы.
- Раскрой материала необходимым размерам.
- Крепление на воздуховоды осуществляется при помощи одного из способов:
• Стальной ленты
• Металлической проволки
• Металлической стальной ленты. - Швы при необходимости проклеиваются алюминиевым скотчем.
СКАЧАТЬ ТЕХРЕГЛАМЕНТ ОБМ-ТехВЕНТ
EI60, EI 90, EI 150,EI 180
Сертификат НГ (негорючий) № С-RU.AA92.B.0097
Сертификат НГ НСОПБ.RU.ПР.195/2.Н.00100
Технологический регламент №В-004/60-180
ЕАЭС RU C-RU.ПБ74.В.00339/21 от 30.07.2021
С-RUЮ.АА92.В.00111
RU C-RU.ПБ47.В.00362
RU C- RU.ПБ68.В00089/19
ТУ 5769-001-38653408-2012 с изм 1. (утратил силу)
ТУ 28.25.30-006-30098924-2020
